光纤分路器 光信号分路与合路的核心无源器件

产品概述

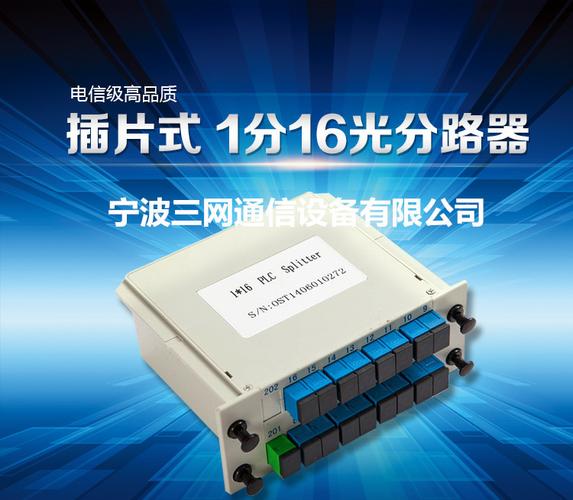

光纤分路器是一种用于光信号分路或合路的光纤无源器件。它能够将一路光信号按所需比例分配至多路输出，或将多路光信号合路至一路传输，是实现光纤网络功率分配与信号调度的关键基础元件。

无源器件特性

光纤分路器属于无源器件，其工作不依赖外部电源，也不需要光电转换。器件基于光学耦合、波导或熔融拉锥等物理机制实现光功率的分配与合成，具有结构简单、可靠性高、插入损耗低、环境适应性强等特点，广泛应用于FTTH、数据中心、CATV及光纤传感等光通信系统。

工作原理与类型

常见的光纤分路器包括熔融拉锥型（FBT）和平面波导型（PLC）。FBT分路器通过多根光纤熔融拉锥实现耦合分光，成本低但分光比一致性受工艺影响；PLC分路器采用光波导芯片，分光均匀性好、体积小，适合高密度集成场景。

主要技术指标

评价光纤分路器性能的核心指标包括：插入损耗、分光比、均匀性、回波损耗、偏振相关损耗及工作波长范围。其中分光比决定各路输出功率的分配比例，均匀性反映各输出端口功率的一致性，是网络设计中的重要参数。

应用场景

光纤分路器广泛应用于无源光网络（PON）中的光功率分配、光纤到户（FTTH）入户段分光、数据中心光互连的功率监测支路、有线电视光纤传输网络以及分布式光纤传感系统的信号合路等场景。

选型与使用注意事项

选用光纤分路器时需关注工作波长（如1310/1550nm）、分光比、封装形式（如钢管型、模块型、机架型）及 Connector 类型。安装时应注意光纤弯曲半径，避免过度弯折造成附加损耗；在户外或严苛环境中应选用高可靠性封装产品，确保长期稳定运行。
